在日常设备维护和选型工作中，工程师们经常遇到这样一个场景：一台刚安装调试好的设备，运行起来震动异常，噪音刺耳，不到一个月联轴器就出现了裂纹甚至断裂。换了一个新的，问题依旧。这时候，很多人会归咎于设备对中不好，或者联轴器质量不行。但一个常被忽略的深层原因，往往出在橡胶联轴器的硬度选择上。橡胶硬度，这个看似简单的参数，实际上直接决定了弹性联轴器的减震效果、补偿能力和使用寿命。如果你正在为设备振动大、联轴器频繁损坏而烦恼，那么理解橡胶硬度的选择逻辑，就是解决问题的关键一步。
橡胶硬度：弹性联轴器减震的核心密码
弹性联轴器之所以能够缓冲冲击和吸收振动，核心就在于中间的弹性元件，也就是橡胶件。橡胶的硬度，通常用邵氏硬度（Shore A）来表示，它直接反映了橡胶抵抗外力压入的能力。这个数值从低到高，代表了橡胶从柔软到坚硬的渐变过程。在联轴器的应用场景中，橡胶硬度不是越高越好，也不是越低越好，而是需要与设备的实际工况精准匹配。
从基础原理来看，橡胶硬度直接决定了联轴器的扭转刚度。扭转刚度可以理解为联轴器抵抗扭转变形的能力。当橡胶硬度较低时，比如55 Shore A，橡胶比较柔软，扭转刚度低，能够吸收更多的振动能量，对冲击的缓冲效果非常好。但它的缺点是承载扭矩的能力相对较弱，如果负载过大，橡胶件容易变形过度，导致寿命缩短。相反，当橡胶硬度较高时，比如85 Shore A，橡胶变得坚硬，扭转刚度高，能够传递更大的扭矩，但减震能力会相应下降，冲击和振动更容易直接传递到设备的两端。因此，选择橡胶硬度，本质上是在减震能力和承载能力之间寻找一个平衡点。
不同类型的设备，对减震和承载的需求是完全不同的。例如，一台柴油发电机组，发动机本身会产生周期性的扭转振动，如果联轴器太硬，这些振动就会直接传递到发电机和轴承上，加速设备损坏。这时候，就需要选择较低硬度的橡胶，比如55或65 Shore A，来大幅度吸收扭振。而一台液压泵，工作负载相对稳定，但需要传递的扭矩较大，如果联轴器太软，可能会出现打滑或橡胶撕裂，这时候85 Shore A的硬度可能更合适。所以，橡胶硬度并非一个可以随意选择的参数，而是需要根据设备类型、动力输出特性、负载性质以及安装环境综合判断的技术指标。
硬度过高或过低：设备振动的常见元凶
在实际选型中，最常见的错误就是盲目使用一种硬度的橡胶，去应对所有工况。这种做法往往会导致设备问题频发，而工程师却找不到根源。
当橡胶硬度过高时，联轴器实际上变得接近刚性连接。虽然它能传递更大的扭矩，但减震能力大幅下降。设备启动、停机或遇到冲击负载时，产生的瞬时高扭矩和振动无法被有效吸收，直接冲击电机轴承、减速机齿轮和负载端。后果就是，设备振动值超标，轴承过早磨损，联轴器本体虽然没有断裂，但连接螺栓可能松动甚至断裂，或者设备基础出现裂纹。这种情况下，用户往往会误判为对中精度不够，反复调整对中，但问题依旧。实际上，根源在于选型时忽略了减震需求，选择了不适合的硬度。
而当橡胶硬度过低时，情况又不同。低硬度橡胶虽然减震效果好，但承载能力有限。如果设备负载较大，或者存在频繁的冲击载荷，橡胶件会因过度变形而快速疲劳，表现为橡胶表面出现裂纹、橡胶与金属骨架脱离、或者橡胶件整体被挤出。同时，因为扭转刚度过低，联轴器在传递扭矩时会产生较大的扭转角，导致电机和负载之间的转动不同步，影响设备的控制精度。对于需要精确同步的传动系统，比如伺服电机驱动的设备，这种问题尤其致命。
除了减震和承载，橡胶硬度还会影响联轴器的补偿能力。硬度较低的橡胶，在受到轴向、径向和角向偏差时，更容易产生弹性变形，从而补偿安装误差。而高硬度橡胶的补偿能力会显著下降。因此，对于安装空间受限、对中难度大的设备，比如一些移动式工程机械，选择较低硬度的橡胶，可以更有效地吸收安装偏差，降低设备故障率。反之，如果对中精度很高，且负载稳定，高硬度橡胶的优势才能体现出来。
如何精准匹配：基于工况的橡胶硬度选择方案
既然橡胶硬度如此重要，那么在实际选型中，应该如何根据具体工况来匹配呢？这需要从设备类型、负载特性、温度环境和安装条件几个维度综合考量。

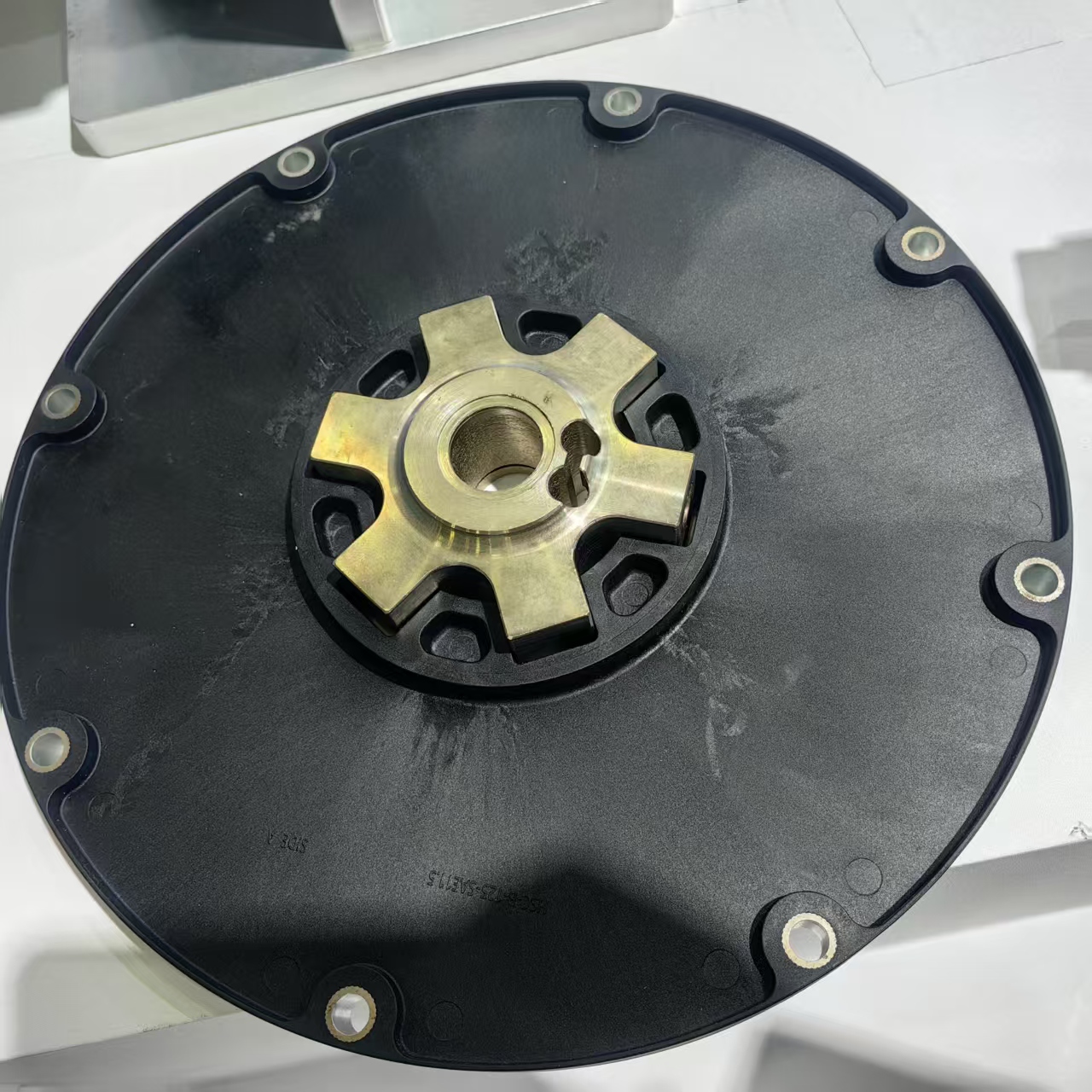

首先，根据设备类型和负载特性来初选硬度范围。对于内燃机驱动的设备，比如柴油发电机组、工程机械（装载机、挖掘机、压路机等），由于发动机本身存在扭转振动，且负载变化较大，通常推荐使用55 Shore A或65 Shore A的天然橡胶（NR）联轴器。这类硬度能够有效吸收扭振，保护传动系统。对于电机驱动的设备，如果负载平稳，比如水泵、风机，75 Shore A的硬度通常就能满足要求，既能传递扭矩，又有一定的减震能力。而对于重载、冲击频繁的设备，比如破碎机、粉碎机、旋挖钻机，需要兼顾承载和减震，85 Shore A的硬度更为稳妥，它能够承受高扭矩冲击，同时保留一定的缓冲能力。
其次，温度环境是另一个关键因素。橡胶的硬度会随着温度变化而改变。在低温环境下，橡胶会变硬，减震能力下降；在高温环境下，橡胶会变软，承载能力降低。因此，对于工作环境温度波动较大的设备，比如户外作业的工程机械，或者发动机舱内温度较高的设备，需要选择耐温范围更广的橡胶材料。例如，标准天然橡胶的适用温度范围是-45到100摄氏度。如果工作温度经常超过100摄氏度，就需要考虑使用更耐热的合成橡胶或硅橡胶混合材料，甚至TPEE材料，这类材料在高温下能保持稳定的硬度，从而保证减震效果。选择时，一定要明确设备运行时的实际温度范围，避免因温度变化导致橡胶硬度失配。

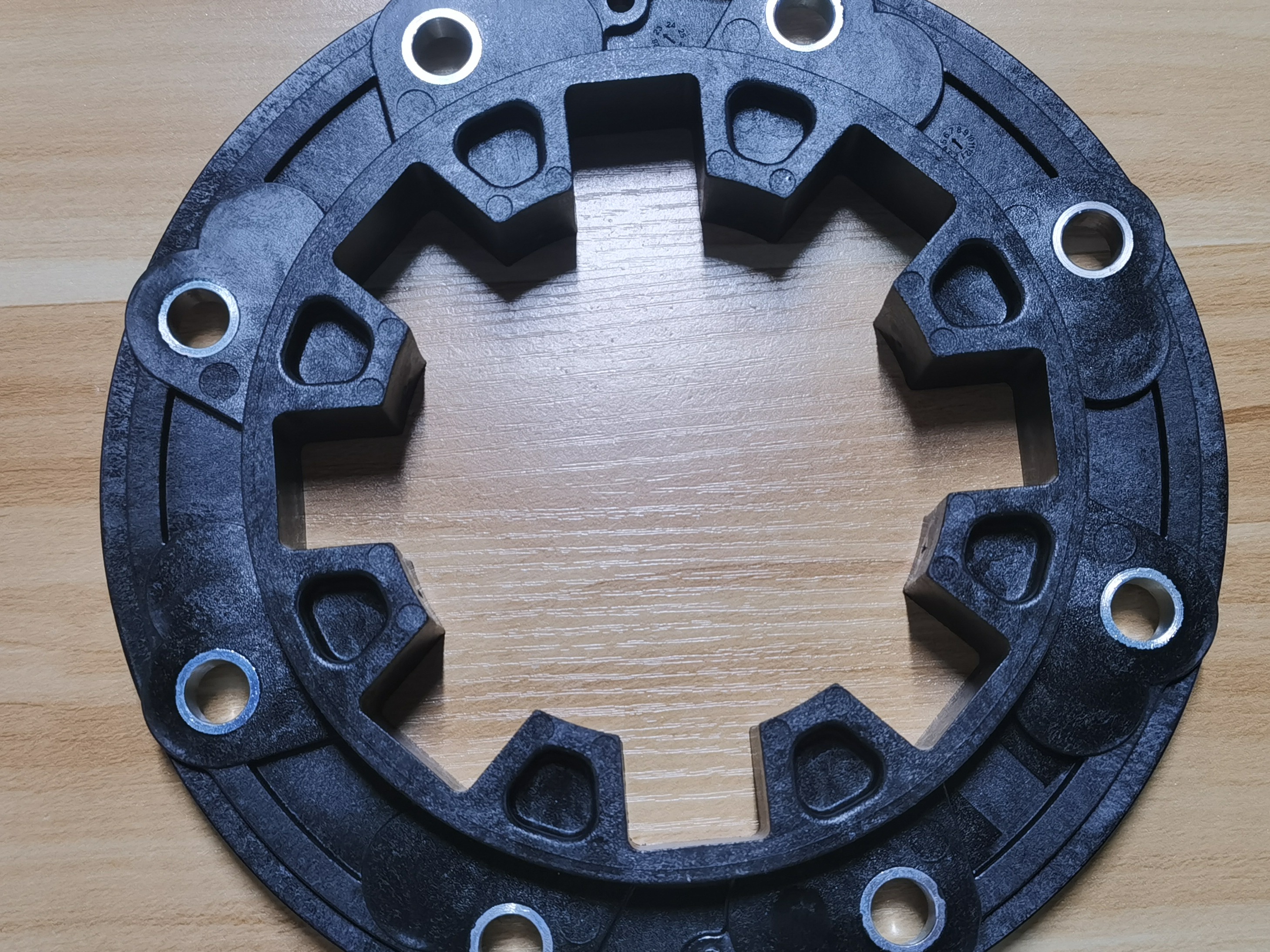

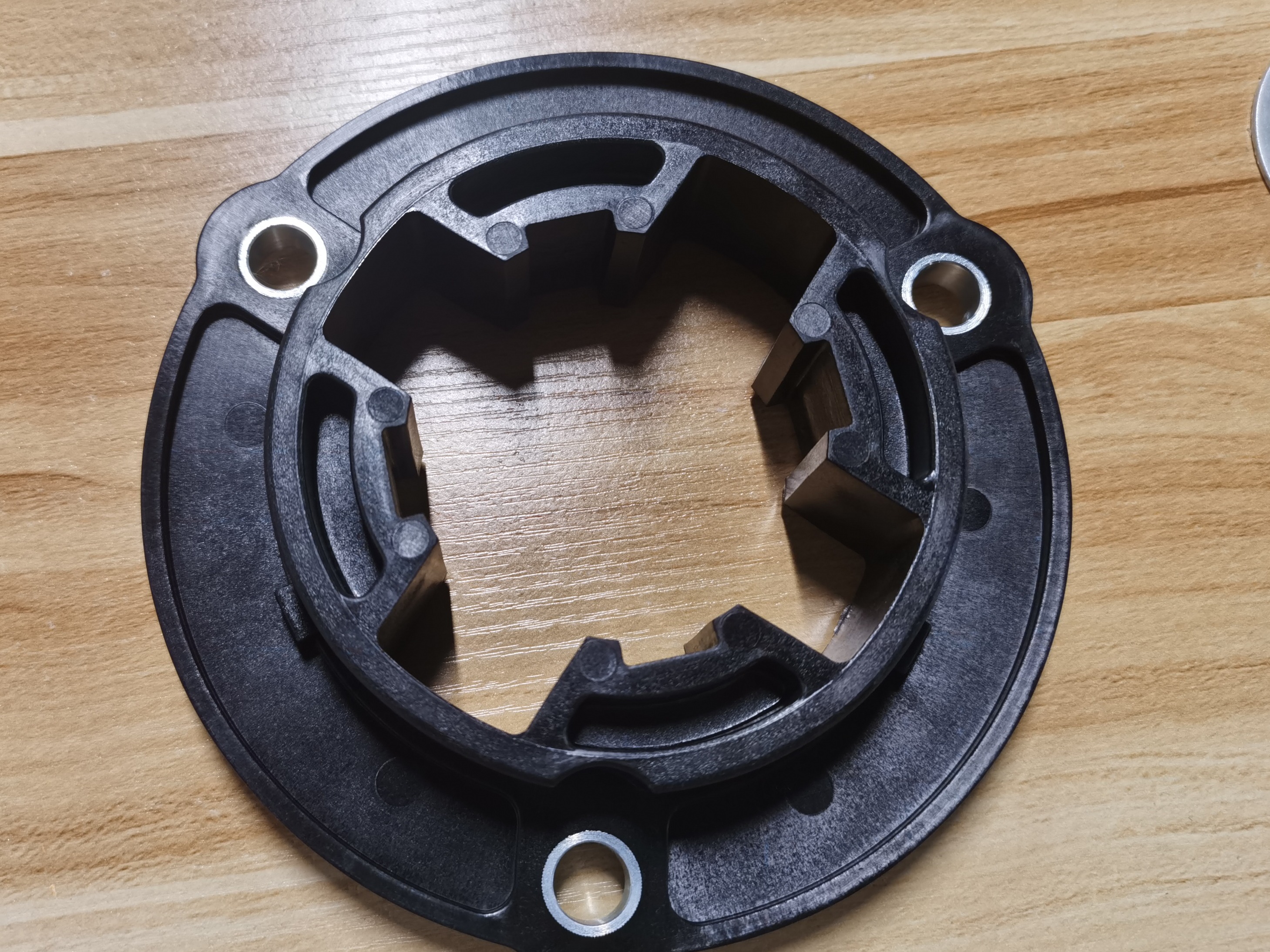

最后，安装空间和连接方式也影响硬度选择。如果安装空间紧凑，联轴器径向尺寸受限，为了传递足够的扭矩，可能需要选择硬度更高的橡胶，或者采用结构更紧凑的联轴器类型，比如玻璃纤维增强的尼龙联轴器。如果设备对中难度大，安装偏差难以避免，那么选择较低硬度的橡胶，利用其更好的补偿能力，可以降低安装要求，提高设备运行可靠性。此外，连接方式也值得关注。轴对轴、法兰对轴、法兰对法兰等不同连接方式，对联轴器的轴向和径向补偿需求不同，这也会影响橡胶硬度的优选方向。
总结一下，选择弹性联轴器的橡胶硬度，不是简单的看样本选参数，而是需要结合设备类型、负载特性、温度环境和安装条件，进行综合技术判断。正确的做法是，先明确设备的工况痛点，再根据需求选择匹配的硬度和材料。如果你在选型过程中遇到振动大、联轴器频繁损坏的问题，不妨从橡胶硬度这个角度重新审视。一个经验丰富的联轴器供应商，能够提供不同硬度（如55Sh-A、65Sh-A、75Sh-A、85Sh-A）的橡胶件，并针对你的具体工况给出选型建议。他们通常拥有强大的技术团队，能够在1-3个工作日提供设计方案，帮助你准确选型，避免因选型不当造成的设备停机和非必要成本。记住，合适的硬度，才是高效减震和可靠传动的保障。
